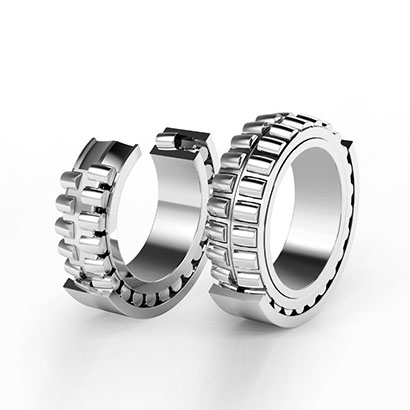

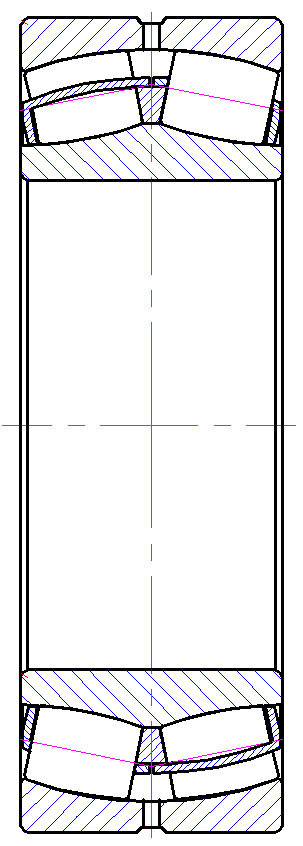

调心滚子轴承

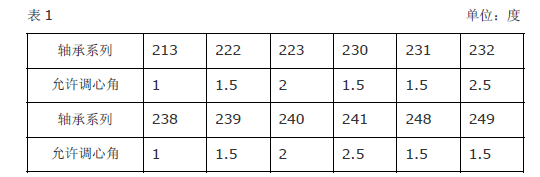

允许调心角 调心滚子轴承的允许调心角，因尺寸系列，负荷条件而异，一般负荷的情况下大约为1°~2.5°。详见表1。

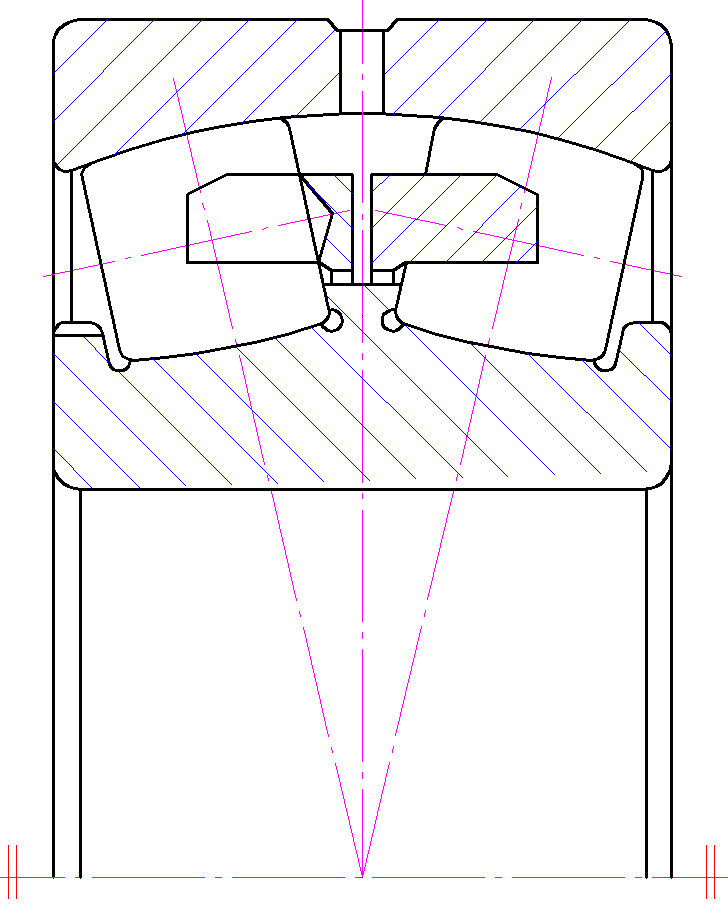

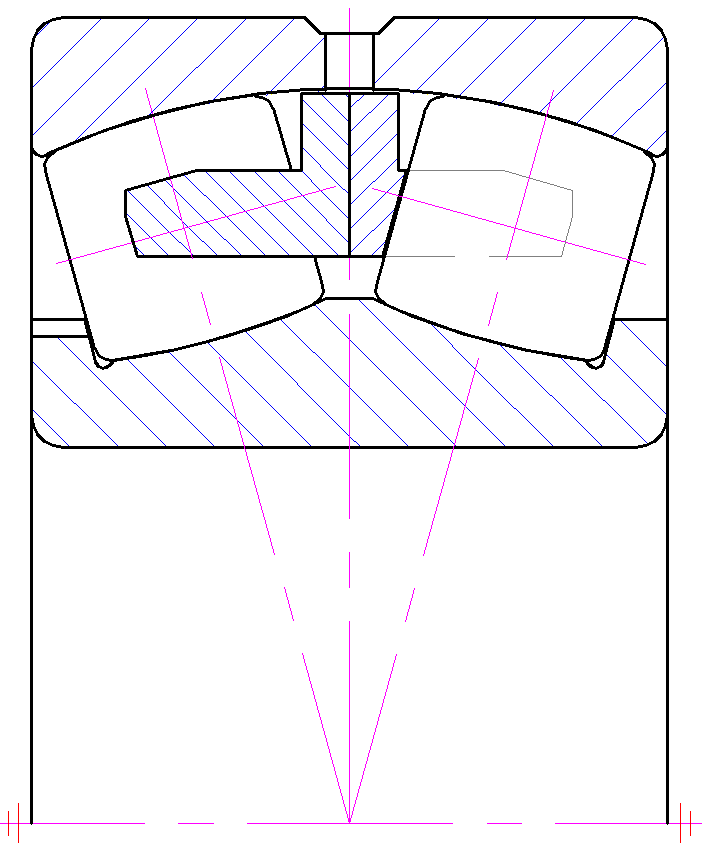

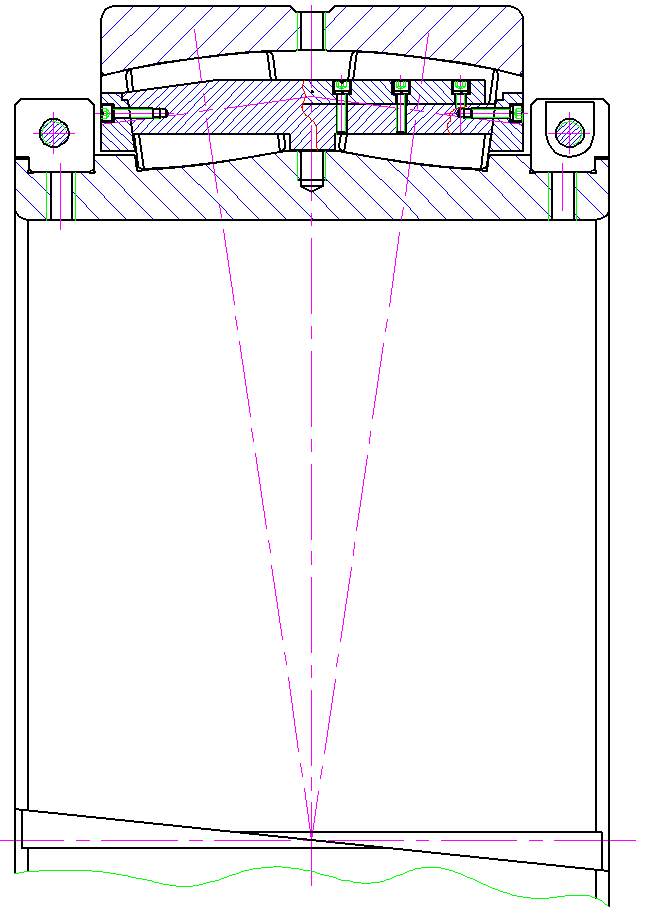

振动筛用调心滚子轴承： 对于振动筛和其它振动机械轴承，采用外圈引导两列独立车制实体保持架的对称球面滚子调心滚子轴承。或者采用内圈带有固定中挡边，能够承受轴向力，内圈引导两列独立车制实体保持架的对称球面滚子调心滚子轴承其径向游隙在3 组与4 组之间或更大，内径公差为非标准公差。其性能：承载能力高、耐冲击、抗振动、摩擦小、温升低、使用寿命长。
电梯用调心滚子轴承： 制定了电梯轴承的专用标准。并在生产制造中严格执行此标准。由于该类型轴承用于升降式电梯的曳引机对静音要求比较高，因此该标准明确了振动噪音的的等级要求，另外对套圈和滚动体的滚动面粗糙度等提高了等级要求，对部分旋转精度提高了要求，对保持器的制造标准提高了要求。同时在材料选择和控制，热处理的方式和控制提出了更高的要求。

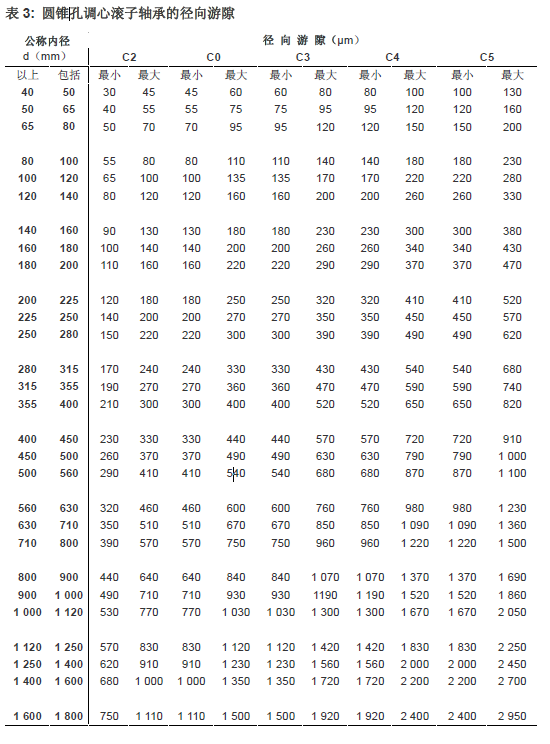

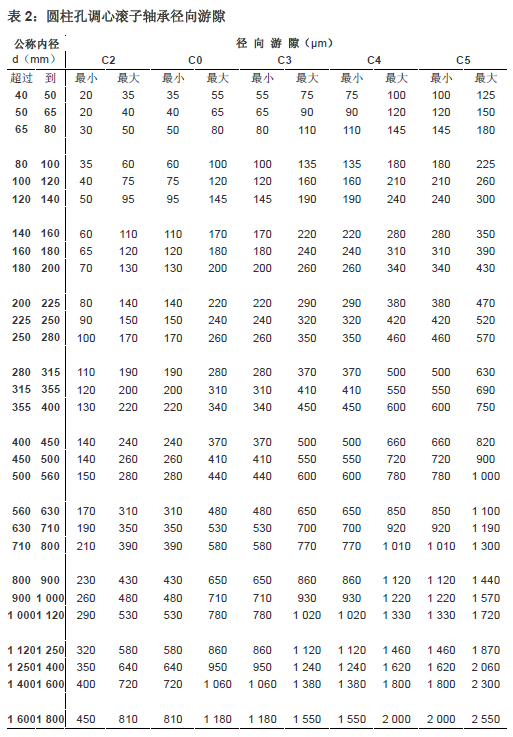

游隙 调心滚子轴承径向游隙值一般为C0组，如需其它组别游隙需在订货时说明。其径向游隙值符合GB/T4604-1993/ISO5753-1991 标准。圆柱孔调心滚子轴承径向游隙详见表2、圆锥孔调心滚子轴承的径向内部游隙详见表3。
最小载荷 为了保证轴承在滚动状态下工作，调心滚子轴承必须始终承受一定的最小载荷，特别是当轴承要高速运行或在承受载荷方向上处于高加速度或快速变化的状态下。滚子和保持架的惯性以及润滑剂的摩擦会对轴承配置的滚动状况产生不利影响，而且可能在滚子和滚道之间 引起破坏性滑动。 施加到调心滚子轴承上的必要最小载荷可使用公式： P0m = 0.02 C0 进行估算。 其中 P0m=最小当量静负荷，kN C0=基本额定静负荷，kN（见产品表） 在有些应用中，不可能达到或超过必要最小载荷。 但是，如果轴承是油润滑的，可容许较低的最小载荷。 这些载荷在当 n/nr ≤ 0.3 timeP0m = 0.003 C0 ，且当0.3 < n/nr ≤ 2时。
其中 P0m=最小当量静负荷，kN C0=基本额定静载负荷，kN（见产品表） n=转速，r/min nr=油润滑的极限转速，r/min（见产品表） 在低温起动或润滑剂粘度非常高时，可能需要高于P0m = 0.01 C0的最小载荷。 轴承支撑的部件自重加上外部作用力一般超过必要的最小载荷。如果不是这样，调心滚子轴承必须承受额外的径向载荷。
轴向载荷 调心滚子轴承能够承受一定的轴向载荷，但应保证 Fa ≤ 2tgα·Fr，否则将导致一列滚子空载，一列滚子过载，从而使轴承提前损坏。
轴承当量动负荷 对承受动态载荷的调心滚子轴承 当Fa/Fr ≤ e时， P = Fr + Y1Fa 当Fa/Fr > e时， P = 0,67 Fr + Y2Fa 计算系数e、Y1和Y2的数值见产品表。
轴承当量静负荷 对承受静载荷的调心滚子轴承 P0 = Fr + Y0Fa 计算系数Y0的数值见产品表。

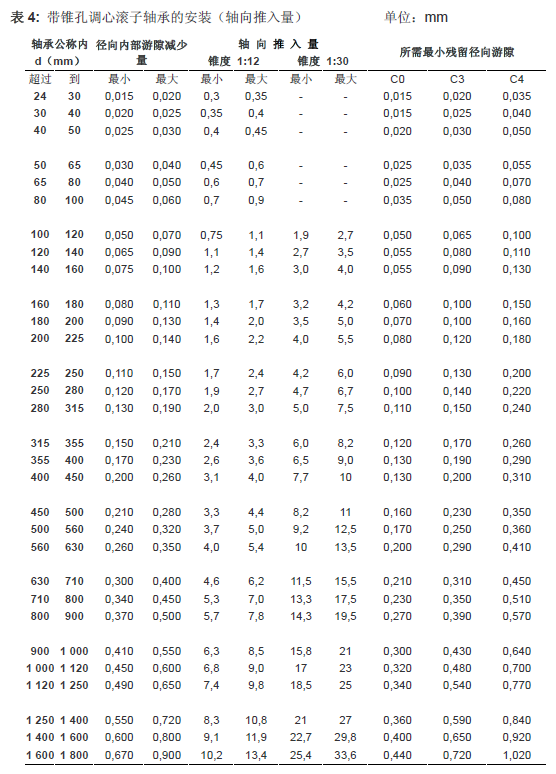

安装带圆锥孔轴承 带圆锥孔轴承始终以过盈配合安装。 缩小径向内部游隙或内圈在圆锥座上的轴向偏移被用作调整过盈配合程度的手段。 安装带圆锥孔调心滚子轴承的合适方法： --测量游隙的缩小； --测量锁定螺母的紧固角度； --测量轴向驱动； --测量内圈膨胀。 带锥孔调心滚子轴承的安装（轴向推入量）见表4。
产品参数： |
 |
